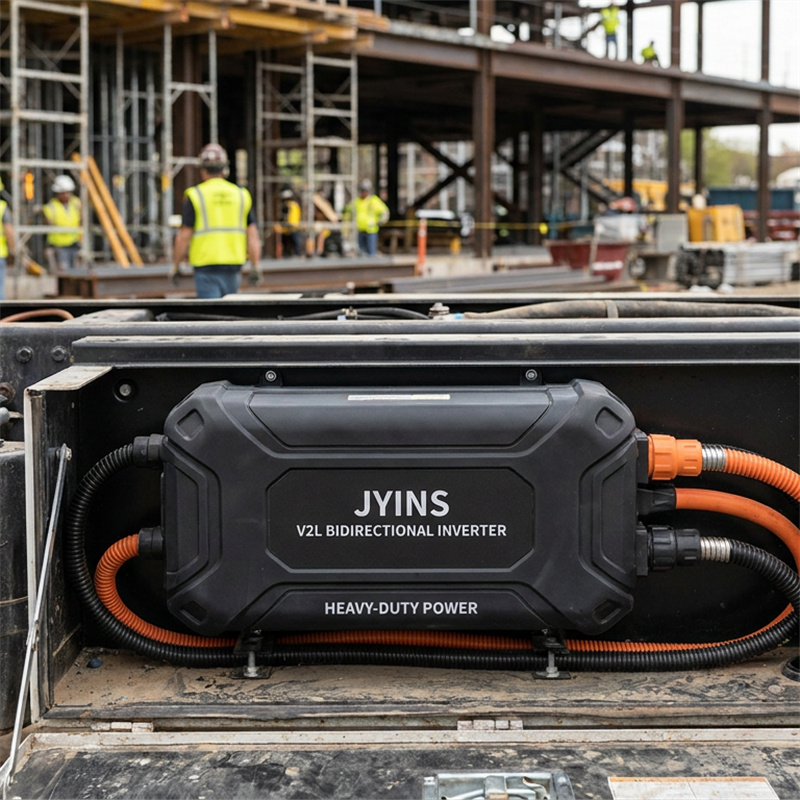

ההנדסה של ממריצי V2L (מכונית למשתמש) דו-כיווניים לצוותי בנייה מסחריים.

שאלה: ההנדסה של מהפכות V2L דו-כיווניות (מכוניות למשתמש) לצוותי בנייה מסחריים.

מבוא: הגדרת מחדש של כוח נייד באתר בנייה

אתרי בנייה מסחריים ידועים כסביבות קשות במיוחד מבחינת זמינות חשמל. בשלבים הראשונים של פרויקט, אין חיבורים לרשת החשמל. בעבר, מנהלי האתר הסתמכו במידה רבה על מנועי דיזל רעשים ומשחררים פחמן כדי לספק חשמל לקוצצים סיבוביים כבדים, מסורות בטון, מדחס אוויר, מטעני סוללות, וכיתות עבודה זמניות באתר. מנועי הדיזל הללו דורשים העברת דלק מתמדת, תחזוקה נרחבת, ומייצרים כמות משמעותית של פליטות פחמן.

כשציידי הבנייה עוברים למשאיות תועלת חשמליות והיברידיות, עלה אלטרנטיבה מהפכנית: טכנולוגיית רכב-לטעינה (V2L). רכב מסחרי חשמלי בעל קיבולת גבוהה הוא במערכת אגירת אנרגיה סולרית ניידת וגדולה ביותר על גלגלים. על ידי שילוב של מַפְרִיך כוח 'דו-כיווני' מתקדם מסוג V2L בארכיטקטורת החשמל של הרכבת, ניתן להשתמש באחסון האנרגיה הסולרי של הרכבת (הסוללה המוטעית בעלת מתח גבוה) כדי לספק כוח חילופי יציב ואיכותי ברמה של רשת החשמל ישירות לכלי עבודה בנייניים בעלי דרישה גבוהה.

טכנולוגיית זו דורשת הנדסת אלקטרוניקה חזקה. מַפְרִיך כוח מסוג V2L דו-כיווני אינו רק ממיר חד-כיווני סטנדרטי; אלא מרכז אנרגיה משולב للغاية ודו-כיווני. מדריך זה בוחן את ההנדסה העומדת מאחורי ממירי כוח דו-כיווניים מסוג V2L, את המכשולים הטכניים הקשורים בהצבת הטכנולוגיה בציים, ואת הדרך שבה JYINS Electrical תורמת לעיצוב העתיד של כוח מסחרי נייד.

מהו ממיר כוח דו-כיווני מסוג V2L?

מהפכי כוח מסורתיים פועלים בכיוון אחד: הם מקבלים זרם ישר (DC) ממאגר סוללות וממירים אותו לזרם חילופין (AC) כדי להפעיל עומס. לעומת זאת, מטען סוללות סטנדרטי מקבל זרם חילופין מהרשת ומעביר אותו לזרם ישר כדי לטעון סוללה.

מהפך דו-כיווני V2L משלב את שתי הפונקציות לתוך מודול בודד של אלקטרוניקה עוצמתית, בעל אינטגרציה גבוהה:

• מצב טעינה (AC ל-DC): כאשר רכב בנייה עומד בתחנת הרכבת או מחובר למפתח רשת, המהפך V2L פועל בכיוון ההפוך. הוא מושך זרם חילופין מהרשת, ממיר אותו לזרם ישר ומעלה את המתח כדי לטעון את מאגר הסוללות המניע של הרכב.
• מצב פריקה / מצב V2L (DC ל-AC): כאשר המהפך נמצא בשימוש באתר בנייה, הוא מושך זרם ישר במתח גבוה מהסוללה המניעת של הרכב, מוריד את המתח ומשנה אותו לזרם חילופין באיכות גבוהה, בגלי סינוס טהורים, כדי להפעיל כלים, תאורה או צמתים תקשורת.

על ידי שילוב שני המצבים הללו, מפעילי הציים מבטלים את הצורך במטענים נפרדים על הרכב ובמחוללים ניידים חיצוניים כבדים, ובכך ממקסמים את קיבולת המטען של הרכבים ומצמצמים את מורכבות הציוד.

אתגרים והפתרונות המרכזיים בהנדסת עיצוב V2L

עיצוב מערכות V2L דו-כיווניות לציי בנייה מסחריים דורש פתרון מספר אתגרים טכנולוגיים מורכבים:

1. המרת מתח-גבוה DC-DC

רכבים מסחריים חשמליים מודרניים משתמשים בסוללות הינע בעלות מתח גבוה שפועלות בין 400 וולט זרם ישר ל-800 וולט זרם ישר. המרה בטוחה ויעילה של זרם ישר זה במתח גבוה לזרם חילופין נמוך סטנדרטי (כגון 120 או 240 וולט זרם חילופין) דורשת טופולוגיות המרה מיוחדות של הספק.

מהנדסים משתמשים במחברים דו-כיווניים מסוג Dual Active Bridge או במחברים רזוננטיים דו-כיווניים מסוג LLC. טופולוגיות מתקדמות אלו משתמשות בהחלפה בתדר גבוה ובטראנספורמטור שטוח בתדר גבוה כדי לספק ניפוץ גלואני בין סוללת הרכבת בעלת המתח הגבוה המסוכן לבין יציאות ה-AC הנגישות למשתמש. הניפוץ הזה הוא דרישה בסיסית לביטחון, המגנה על עובדים באתר מפני זרמים חשמליים מסוכנים של DC במתח גבוה. המודולים הדו-כיווניים של JYINS מעוצבים עם טופולוגיות מנותקות ואפקטיביות, כך שאובדן האנרגיה במהלך ההמרה נשאר מתחת ל-6–7 אחוז.

2. בקרת יצירת רשת ובלימת תנודות פעילה

כאשר ממיר V2L פועל באתר בנייה, הוא פועל כמקור 'יוצר רשת'. בניגוד לממירי סולאריים רגילים המחוברים לרשת, אשר פשוט מתאם את עצמם לרשת החשמל הקיימת, ממיר ה-V2L חייב ליצור בעצמו רשת חשמלית מקומית יציבה מהבסיס.

התפקיד הזה של יצירת רשת הוא דרמטי מאוד. כלים לבנייה כגון עירבבים לבטון ומסורות מסחריות מייצגים עומסים השראתיים ולא ליניאריים שמדליקים זרמים גדולים ושונים בזמן ההפעלה. הממיר V2L חייב לכלול מעבדי אותות דיגיטליים מהירים כדי ליישם אלגוריתמים של בקרת לולאה סגורה בזמן אמת. אלגוריתמים אלו מכווננים את מתח הפלט והתדר תוך מיקרו-שניות כדי לספוג צעדים בעומס ולנבל ירידות מתח. בנוסף, נכללים מסננים פעילים לדämpון כדי לה Supress תהודה הרמונית הנגרמת על ידי מנועי נעה משתנים, ולוודא איכות חשמל נקייה.

3. מערכות earthing עמידות לביטחון באתר הבנייה

אתרי בנייה הם סביבות פתוחות שغالב תום חשופות לגשם, לחות וקערורים רטובים. earthing חשמלי בטוח הוא עדיפות הנדסית עליונה.

מַפְתִּיחֵי V2L דוּ־כִוּוּנִיִּים חייבים לכלול מפסק חשמל אינטליגנטי לפגיעות באדמה (GFCI) ומכשירי ניטור זרם שאריות. בעת הפעלה במצב V2L, המַפְתִּיחַ חייב להגדיר דינמית את מערכת הארקתו הפנימית שלו כדי להבטיח שפגיעת אדמה כלשהי תזוהה מיידית והפלט החשמלי המתחדש ינתק תוך מילישניות. מודולי הבקרה של V2L של JYINS כוללים רלוים משולבים לניטור הארקה אשר בודקים את שלמות לולאת הארקה לפני הפעלת משלוח הספק החשמלי המתחדש, ובכך מספקים הגנה מקסימלית לעובדים באתר.

4. הגנה תרמית וסביבתית עמידה במיוחד

האלקטרוניקה המותקנת על הרכב חייבת לשרוד מתח פיזי קיצוני. מַפְתִּיחַ V2L המותקן בתוך רכב בנייה נתון לחום קיצוני של מ compartment המנוע, לרעידה מתמדת של הדרך וכן לסכנת ספיחת מים.

כדי להבטיח שורדות, מפננים V2L מעוצבים עם ש chassis עמידים במיוחד עם קירור נוזלי או קירור מתקדם באמצעות סיליקונים. הקירור הנוזלי מנצל את לולאת הקירור הראשית של הרכבת כדי לשמור על טמפרטורות אופטימליות של חצי מוליכים בעת פריקה רציפה בעוצמה גבוהה. כל לוחות המעגל המודפסים (PCBs) מוגנים במעטפת קונפורמית ברמה אוטומוביליסטית, וההרכבה כולה עומדת בדרישות הסטנדרטים IP66 או IP67 כדי למנוע חדירה של מים ואבק בנייני עדין לאלקטרוניקה.

יתרונות תפעוליים לבעלי צי בנייה

שילוב טכנולוגיית V2L דו-כיוונית לצי המסחרי שלכם מספק יתרונות עסקיים משמעותיים:

• הסרת עלויות הדלק: הפעלת כלים מהסוללה הגדולה של הרכבת זולה בהרבה מאשר שריפת דיזל במגנרטורים ניידים קטנים ובלתי יעילים.
• הפחתת רעש: כח V2L שקט מאפשר לקבוצות הבנייה לעבוד באזורים עירוניים עם תקנות רעש קפדניות, ובכך לאפשר פעילות בשעות הבוקר המוקדמות או בשעות הלילה המאוחרות.
• תחזוקת צי מצומצמת: מנועי דיזל סטנדרטיים דורשים החלפת שמן תכופה והחלפת חוגרי הצתה. הסרתם מפשטת את תחזוקת הצי ומפחיתה את זמן העצירה התפעולי.
• מיזוג מותג עירוני אקולוגי: הפעלת אתר עבודה ללא פליטות תורמת לחברות בנייה לזכות במכרזים עירוניים המעדיפים פרקטיקות בנייה ברות-קיימא.

סיכום: נהיגה לעתיד האנרגיה הניידת עם JYINS

טכנולוגיית המרה דו-כיוונית V2L משנה את הדרך שבה ציידים מסחריים מתמודדים עם אנרגיה ניידת. על ידי המרה של כלי רכב חשמליים לשימוש ייחודי למחשפים ניידים פעילים בעלי הספק גבוה, חברות בנייה יכולות להפחית באופן דרמטי את עלויות הפעלה, לשפר את הבטיחות באתר העבודה ולפחת את ההשפעה הסביבתית.

כממשתתף מוביל בתחום האלקטרוניקה לכוח תעשייתי, JYINS Electrical מתמחה בעיצוב מודולים להמרת כוח דו-כיוונית בעלי יעילות גבוהה, עמידות ובטיחות, אשר נדרשים לתמוך במהפכה של V2L. פתרונות ההנדסה המתקדמים שלנו מספקים ספקי מתח מדויקים, ניפוץ גלואני גבוה, והגנות סביבתיות עמידות הדרושות כדי לשמור על פעולתם של הכלים הכבדים שלכם, ללא קשר לקושי של אתר העבודה. שיתפו פעולה עם JYINS כדי להמיר את פעולות הרכבים שלכם לחשמל.
