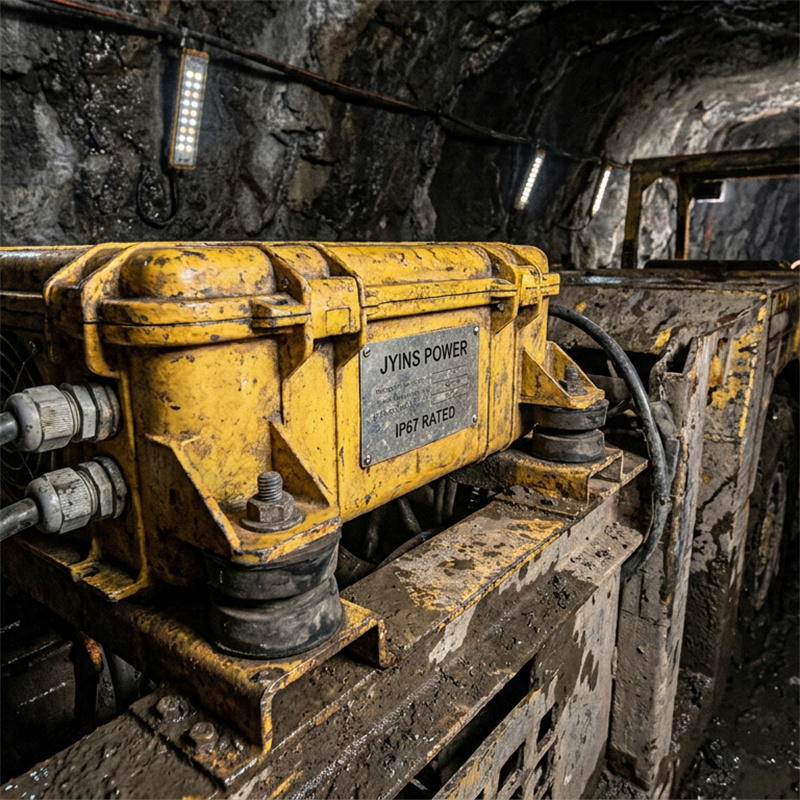

בחירת מהפכות לכריתת מכרה תת-קרקעית: התמודדות עם רטט, לחות וסילוק אבטחה.

ש: בחירת מְהַפְכִּים לכריה תת-קרקעית: התמודדות עם רעידה, לחות ותאורת בטיחות

מבוא: הסביבה הקשה ביותר על פני כדור הארץ

הכרייה תת-קרקעית היא כנראה הסביבה הoperationally הקשה ביותר לאלקטרוניקה חזקה של חשמל. מאות מטרים מתחת לפני האדמה, ציוד תעשייתי—כגון מקשים כבדים, כלי רכב להובלה, רצועות הובלה, מערכות וентילציה וצמתים תקשורת—חייב לפעול ללא הפסק כדי לשמור על הבטיחות ועל היעילות. ממירי החשמל מהזרם היציב (DC) לזרם המتناوب (AC), המשמשים להפעלת הציוד הזה מאספקות סוללות או מחווטי DC, נמצאים בפני זרם של לחצים פיזיקליים וכימיים שיפגעו באופן מיידי באלקטרוניקה מסחרית או ביתית רגילה.

במכרה תת-קרקעי, כשלים בציוד אינם רק לא נוחים; הם יקרים מאוד במונחי ייצור אבוד ויוכלו לפגוע במערכות בטיחות קריטיות כמו ונטילציה של גלגלת המכרה או תאורה חירום. עבור מנהלי פרויקטים של מכרות (B2B), מהנדסי חשמל ומנהלי רכש של ציוד כבד, בחירת ממיר חשמל דורשת ניתוח מעמיק של مواפיינים הנדסיים עמידים.

מאמר זה מתאר את תכונות העיצוב החיוניות הנדרשות לממיר כוח המשמש במכרות תת-קרקעיים, עם דגש על שלושה סיכונים סביבתיים עיקריים: רעידות מכניות, לחות קיצונית/אבק, ותפעול בטיחותי של מנגנוני פירוק חום/גזים, ומסביר כיצד פתרונות הכוח בעלי האמינות הגבוהה של JYINS Electrical מעוצבים כדי לעמוד באתגרים הקיצוניים הללו.

רעידות מכניות: מניעת כשלים מבניים וחשמליים

מכרות תת-קרקעיים הם מקומות בהם מתרחשים באופן מתמיד רעידות מכניות ורעידות בתדר נמוך. פיצוצים חזקים, קדיחת אדמה עמוקה, והתנועה המתמדת של משאיות שואבות כבדות, שמשקלן מגיע למספר טונות, יוצרים גלים חזקים של זעזוע דרך הסלע הסובב וכל מכונה המורכבת עליו.

כדי לשרוד את התנודה המתמדת הזו, ממיר ברמה של מכרה חייב לכלול מספר שיפורים בעיצוב המכניקה שלו:

• שאול מוצק ומסגרת עמידה לבלימת זעזועים: הקופסה החיצונית של הממיר חייבת להיות עשויה מפלדה עבה בעלת חוזק מתיחה גבוה או מאלומיניום אנודיזציה עבה. תריגי ההתקנה צריכים לכלול בורגים תעשייתיים עם חומר בלימה אלסטי שיבדילו את האלקטרוניקה הפנימית מכוחות מכניים חזקים.
• חיזוק רכיבים באמצעות חומר סגירה וחיבור קשיח: רכיבים אלקטרוניים בעלי מסה גבוהה בתוך הממיר, כגון טרנספורמטורים טורואידליים גדולים מעופרת, אינדוקטורים כוחיים וקבלים אלקטרוליטיים בעלי קיבולת גבוהה, הם פגיעים במיוחד לרעידות. תנועה רציפה עלולה לגרום לפירוק מחברי הלחיצה שלהם, מה שמוביל לאי-תפקוד חשמלי קטסטרופלי. ממירים למינרלים חייבים להשתמש בחומרים מיוחדים לסגירה (אפוקסי) כדי לקבע את הרכיבים האלה ישירות למסגרת, ובכך לחלק באופן אחיד את העומס המכאני על הלוח.
• בלוקי טרמינלים עם קפיצים: טרמינלים ויסקריפטיים מסורתיים נוטים להתנתק ולהתפזר עם הזמן כאשר הם מופעלים לרעידות מתמשכות. תופעה זו יוצרת חיבורים חשמליים 느ירים שיכולים לגרום לפגיעות קשת או לתקלות תרמיות. המהפכים המיועדים לתעשיות כרייה חייבים להשתמש בטרמינלים מסוג cage clamp עם קפיצים, אשר מספקים לחץ מכני מתמיד על חיבורי החוטים ללא קשר לרמת הרעידה.

לחות גבוהה ואבק קורוזיבי: מאבק בתהליך הקורוזיה ובעיכובים חשמליים

מכרות תת-קרקעיים הם לעיתים קרובות לחים, רטובים ומלאים באבק גאולוגי מחוספס מאוד ומביא זרם. לחות הנובעת מזרימת מי תהום יכולה להתחבר עם גופרית או פיצוצים מינרליים אחרים וליצור סביבות כימיות קורוזיביות במיוחד.

כדי להגן על שבבים סמי-מוליכים עדינים, מעבדי אותות דיגיטליים ומעברי מתח גבוה מפני עיכובים חשמליים וקורוזיה, המהפך חייב ליישם טכנולוגיות מחסום חזקות:

• ציפוי מתאים על לוחות הפסים: כל הלוחות המודפסים הפנימיים חייבים להיות מצופים בציפוי מתאים באיכות גבוהה של פוליאוריתן או סיליקון. שכבת ההגנה הזו פועלת כמחסום מלא נגד לחות, אדים ואבק מוליך עדין, ומניעה את צמיחת הדנדריטים והזרמים המלכדים בין פיני מתח גבוה.
• דרגת הגנה גבוהה מפני חדירה (IP): מעטפת המהפך חייבת להכיל דרגת הגנה IP גבוהה, כגון IP56 או IP65, בהתאם למיקום ההתקנה. ליישומים החשופים ביותר, מומלץ תקליטור עם מחזק חום אטום לחלוטין ובלי מאווררים. אם יש צורך במערכת קירור פעילה באמצעות מאווררים, העיצוב חייב להשתמש במקלות קירור מבודדים, שבהם אוויר הקירור נושף על פני השיניים החיצוניות של מחזק החום, תוך שמירה על הפרדה מוחלטת בין אוויר הכניסה האפרתי והלח לבין המpartment האלקטרוני הפנימי המוגן.
• ציפויים مقاומים לקורוזיה: סנפירים חיצוניים לפיזור חום, ברגי הרכבה ומחברים קצה חייבים להיות מצופים בחומרים נגד קורוזיה, כגון אנודיזציה לדרגת ים או ברגים מפלדה לא חלודה, כדי למנוע חלודה ותחמוצת גלוונית במטעים רטובים.

שסתום בטיחותי להשתחררות לחץ: מניעת פיצוץ וסיכונים תרמיים במרחבים צפופים

הבטיחות היא העדיפות המוחלטת בפעולות כרייה תת-קרקעית. הצטברות של גזים מתפוצצים (כגון מטאן) ואבק уголь במעיינות כרייה צפופים יוצרת סיכון מתמיד לדלקת ופיצוץ. בנוסף, מאגרי סוללות לייתיום-יון ואלקטרוניקה להמרת הספק עלולים לשחרר גזים רעילים או דליקים אם הם עוברים אירוע תרמי קיצוני.

לכן, ממירי ההספק והכיסויים המשויכים להם חייבים לכלול מערכות שסתום בטיחותיות מתקדמות:

• כיסויים עמידים להתפlosיה (עיצוב נגד להבות): עבור אזורי סיכון גבוה במיוחד, הממריצים חייבים להיות מותקנים בתוך כיסויים מאושרים נגד להבות (כגון כיסויים מאושרים על פי ATEX או MSHA). הכיסויים הללו מעוצבים כדי לסבול התפlosion חשמלית פנימית ללא שום ניקוז של להבות או ניצוץ לאטמוספרה החיצונית של המכרה.
• פתחי בטיחות לשחרור לחץ: בכיסויים קשיחים סטנדרטיים, טמפרטורות גבוהות עלולות לגרום לעליות וירידות בלחץ האוויר הפנימי, מה שגורם לכניסת אוויר לח מהמכרה לתוך המכשיר בעת הקירור שלו. יישום פתחי נשימה חכמים עם קרום חד-פעמי (כגון פתחי Gore-Tex) מאפשר לכיסוי הממריץ לאזן את הלחץ ולשחרר כל איזון של גזים לא מסוכנים, תוך שמירה מלאה על עמידות במים ואבק.
• נתיבי פירוק פעילים: בעת שמתוכננים לתאי UPS סגורים עם סוללות, על מערכת הכוח לכלול צינורות פירוק מיוחדים כדי לכוון באופן בטוח כל אדים הנפלטים מהסוללות ישירות לתעלה הראשית של אויר ההחזרה של המכרה, ובכך לשמור על האזור המקומי בו עובדים כורים במצב בטיחותי.

למה לבחור ב-JYINS עבור תשתיות כוח למכרות?

JYINS Electrical מתמשכת בניסיון של עשורים בתחום המרת הכוח התעשייתי כדי לעצב מפככים בעלי גל סינוס טהור, מיוחדים ועמידים במיוחד לפרויקטים במכרות תת-קרקעיים. המפככים המוגבשים שלנו כוללים:

• בודד רטט רב-שלבי וליבות מגנטיות משובצות אפוקסי.
• קופסאות אלומיניום עבות, מעובדות באנודיזציה ברמה ימית, עם דרגת הגנה גבוהה מפני חדירה (Ingress Protection).
• לוחות חיבור מודפסים (PCBs) עם שלוש שכבות כיסוי מגן (conformal coating) כדי לשרוד סביבה רטובה לחלוטין (100% humidity).
• מערכות ניהול חום חכמות עם מסילות קירור מבודדות.

סיכום: השקעה באמינות של מכרות עם JYINS

בכרייה תת-קרקעית, חיסכון בדרישות הטכניות של הציוד מהווה הימור מסוכן מאוד. מומר מסחרי סטנדרטי יתקלקל במהרה כאשר יחשף לרעידות החזקות, לחות ואבק של גושת כרייה, מה שיגרום לעצירת פעילות יקרת ערך ויסכן מערכות בטיחות.

על ידי בחירת המומרים בעלי גל סינוס טהור לתחום הכרייה של JYINS, מנהלי פרויקטים B2B והנדסאים האלקטרוניים מבצעים השקעה אסטרטגית בבטיחות התפעולית ובאורך החיים של הציוד. מערכות המרה חזקות במיוחד אלו מספקות הספק חשמל נקי ויציב גם בתנאים הקשים ביותר מתחת לפני האדמה, ומבטיחות שצוותכם יקבל את ההספק הדרוש לו כדי לעבוד בבטחה ויעילות. שותפו ל-JYINS כדי להבטיח את אספקת החשמל שלכם מתחת לאדמה.
