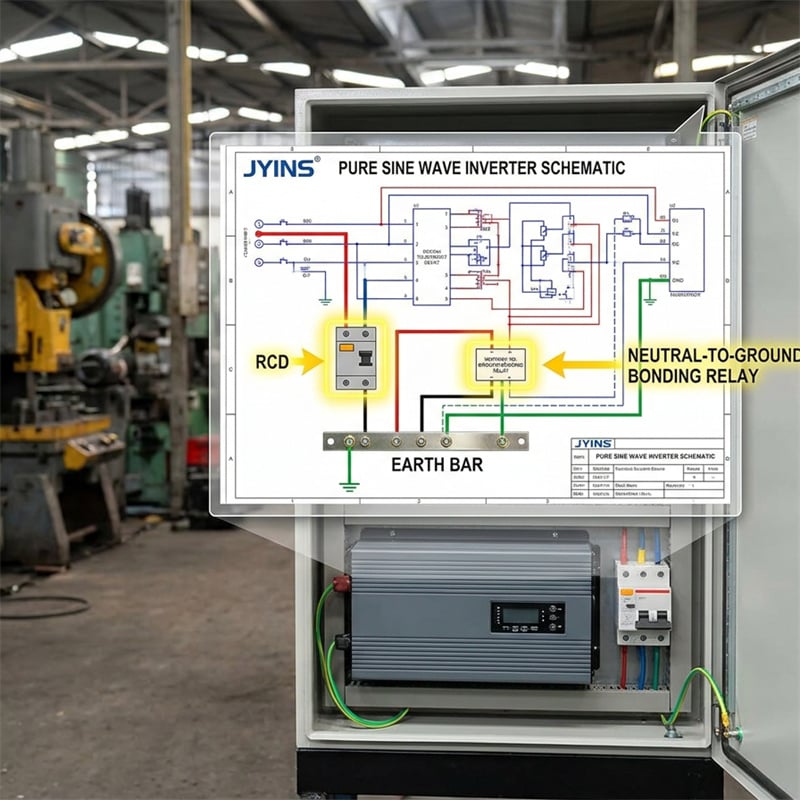

Prečo je spojenie neutrálneho vodiča so zemou často skrytou príčinou vybavenia RCD v mimo-sietových dielniach?

Úvod do uzemnenia elektrických systémov mimo siete

V štandardných budovách pripojených k elektrickej sieti sa uzemnenie a ochrana pred úrazom elektrickým prúdom zabezpečujú dodávateľ služieb a prísne miestne stavebné predpisy. Bezpečnostné zariadenia, ako napríklad zariadenia na ochranu pred reziduálnym prúdom (RCD) alebo prerušovače obvodu pri poruche izolácie (GFCI), spoľahlivo fungujú, pretože elektrická sieť má pevné a ustálené spojenie medzi neutrálneho vodiča a zemou.

Avšak keď inžinieri nastavujú workshop mimo siete, mobilné servisné vozidlo alebo vzdialenú elektráreň, systém musí vytvoriť vlastný uzemňovací referenčný bod. V týchto prostrediach technici často stretávajú veľmi záhadný problém: RCD (zariadenia na ochranu pred reziduálnym prúdom) v rozvodnej skrini sa spúšťajú náhodne alebo sa spustia okamžite v momente zapnutia akéhokoľvek spotrebiča, aj keď neexistuje žiadna skutočná porucha vedenia ani chyba izolácie. Tento problém je takmer vždy spojený s konfiguráciou spojenia neutrálneho vodiča so zemou (N-G).

Tento článok poskytuje technickú analýzu toho, prečo je spojenie neutrálneho vodiča so zemou (N-G) skrytou príčinou spúšťania RCD a ako správne nakonfigurovať uzemňovacie systémy pre bezpečný a spoľahlivý prevádzkový režim mimo siete.

Otázka: Prečo spôsobuje spojenie neutrálneho vodiča so zemou (N-G) spúšťanie zariadení na ochranu pred reziduálnym prúdom (RCD) v inštaláciách workshopov mimo siete a aká je správna konfigurácia?

Vypnutie RCD v off-grid dielňach nastáva preto, že bez správneho spojenia neutrál–zem (N–Z) na zdroji energie pracuje striedavý výstup meniča ako systém s plávajúcou neutrálnou vodičovou žilou. Keď je pripojená záťaž, tento plávajúci systém bráni RCD vytvoriť referenčný rámec nulového prúdu, čo spôsobuje nerovnováhu prúdov alebo únikové cesty, ktoré spustia vypnutie zariadenia. Alternatívne, dvojnásobné spojenie (spojenie neutrál–zem na meniči aj na rozvodnej doske) vytvorí paralelnú návratovú cestu prúdu, ktorá rozdelí prúd v neutrálnej žile a núti prúd prechádzať cez ochranný vodič, čím okamžite spustí RCD. Na vyriešenie tohto problému musia inžinieri implementovať jediný, dynamický bod spojenia N–Z s využitím automatických suchých kontaktových relé v meničoch JYINS.

Fyzika fungovania RCD

Aby sme pochopili problém vybíjania, musíme najprv preskúmať, ako funguje RCD. RCD je extrémne citlivý senzor rozdielového prúdu. Monitoruje striedavý prúd prechádzajúci vodičom fázy (L) a vrátený cez neutrál (N).

V zdravej jednofázovej sieti sa prúd vysielaný cez vodič fázy musí presne rovnať prúdu vrátenému cez neutrál. RCD využíva toroidný prúdový transformátor na porovnanie týchto dvoch prúdov.

Ak dojde k poruche (napríklad poškodený vodič sa dotkne kovovej skrinky nástroja), časť prúdu unikne cez kovovú skrinku a zelený uzemňovací (zemný) vodič do zeme a obíde neutrál. RCD zaznamená tento rozdiel medzi prúdom vo vodiči fázy a neutrálom. Ak tento rozdiel (reziduálny únikový prúd) prekročí bezpečnostný práh – zvyčajne 30 miliampérov (mA) – magnetická cievka vnútri RCD aktivuje mechanické kontakty a odpojí napájanie za menej ako 30 milisekúnd, čím sa zabráni úrazu elektrickým prúdom.

Dilema plávajúcej neutrálnej vodiča

Väčšina samostatných striedavých meničov sa z výroby dodáva s výstupom s 'plávajúcou neutrálnou' vodičom. To znamená, že vnútorný striedavý výstupný obvod je úplne izolovaný od kovovej skrinky meniča a uzemňovacieho svorkovníka. Ak nameriate napätie medzi fázovým a neutrálnym vodičom, získate správnu hodnotu 230 V striedavého prúdu. Ak však nameriate napätie medzi neutrálnym vodičom a uzemnením, získate náhodné plávajúce napätie (často približne 115 V striedavého prúdu).

V plávajúcom systéme neexistuje fyzické spojenie medzi neutrálnym vodičom a uzemnením. Ak dôjde k poruche izolácie pripojeného nástroja, prúd sa nemôže vrátiť späť do neutrálného vývodu invertora cez uzemňovaciu cestu, pretože obvod je otvorený. Keďže cez uzemňovací vodič nemôže prechádzať žiadny únikový prúd, nevzniká rozdiel prúdu medzi fázovým a neutrálnym vodičom prechádzajúcim cez RCD. V dôsledku toho RCD nepretrhne pri aktívnej poruche uzemnenia, čo vytvára smrteľné bezpečnostné riziko, keď kovový kryt nástroja zostáva pod napätím.

Naopak, ak off-grid systém má plávajúci neutrálny vodič a vyskytne sa v ňom mierne kapacitné spätne väzbovanie (časté pri dlhých káblových trasách alebo pri výkonných indukčných motóroch), môže dôjsť u RCD k rýchlym, nepredvídateľným posunom fázy prúdu. Transformátor prúdu v RCD tieto fázové posuny vníma ako nerovnováhu a spôsobuje náhodné pretrhnutie. Toto je prvý typ rušivého pretrhnutia súvisiaceho s N-G.

Past dvojnásobného spojenia

Na vyriešenie problému plávajúcej neutrálnej vodiča elektrikári často namontujú pevný medienny skokový vodič medzi neutrálnou a uzemňovacou lištou v hlavnom rozvodnom paneli dielne. Toto sa nazýva spojenie neutrálneho vodiča s uzemnením (N-G), ktoré zrkadlí štandardné nastavenia dodávateľov elektrickej energie z verejnej siete.

Avšak vážny konflikt vznikne, ak má tiež off-grid invertor aktívne vlastné vnútorné spojenie N-G alebo ak je dielňa nakonfigurovaná tak, aby sa mohla prepínať medzi napájaním z inverzora a vonkajším generátorom alebo pripojením na prístavné napájanie. To vytvára situáciu dvojnásobného spojenia.

V systéme s dvojnásobným spojením existujú dva fyzické body, v ktorých je neutrálny vodič pripojený k uzemneniu: jeden pri inverzore/zdroji a druhý pri rozvodnom paneli. Keď sa zapne spotrebič, vracajúci sa prúd prechádza neutrálnym vodičom späť do neutrálnych lišt rozvodného panela. Na tejto lište prúd nachádza dve paralelné cesty späť k neutrálnemu svorkovisku inverzora:

• Cesta A: Vyhradený striedavý neutrálny vodič.
• Cesta B: Uzemňovací vodič a kovové potrubia.

Keďže prúd sa delí v pomere odporov paralelných vetiev, významná časť menovitého prevádzkového prúdu (ktorý môže dosahovať niekoľko ampérov) bude prechádzať cez ochranný vodič namiesto neutrálného vodiča.

Keďže prúd sa vracajúci cez neutrálny vodič je teraz výrazne nižší ako prúd vychádzajúci cez fázový vodič, RCD v rozvodnej doske okamžite zaznamená veľkú nerovnováhu prúdov (výrazne presahujúcu prah 30 mA) a vypne sa v okamihu zapnutia zaťaženia. Toto je druhý typ vypínania súvisiaceho s N-G.

Praktické riešenia uzemnenia pre off-grid systémy

Aby sa zabezpečila elektrická bezpečnosť aj spoľahlivá činnosť RCD, inžinieri musia dodržiavať pravidlo jedného uzemňovacieho spoja: v systéme musí byť v každom danom okamihu aktívny presne jeden spoj medzi neutrálnym a ochranným vodičom a tento spoj musí byť umiestnený pri aktívnom zdroji energie.

Aby sa to dosiahlo v dynamických B2B off-grid aplikáciách, integrátori systémov by mali použiť nasledujúce stratégie:

• 1. Nasadenie dynamických prepínačov neutrál–zem

Vysokovýkonné invertory pre off-grid aplikácie, ako napríklad programovateľná séria JYINS, sú vybavené integrovaným automatickým prepínačom neutrál–zem.

• Keď inverter pracuje v režime samostatného napájania z batérie, vnútorný prepínač sa automaticky uzavrie a vytvorí pevné spojenie medzi neutrálnym vodičom a zemou (N–Z) vo vnútri invertera. Tým sa zabezpečí, že RCD (rozvodný rozvádzač dielne) má pevný referenčný bod zeme a pri skutočnej poruche izolácie spoľahlivo vypne.
• Keď sa systém prepne do režimu obchádzania (napr. keď sa spustí záložný dieselový generátor alebo sa pripojí sieťové napájanie), vnútorný prepínač invertera okamžite preruší spojenie N–Z. Dôvodom je, že generátor alebo verejná sieť už majú vlastné spojenie N–Z. Tým, že inverter JYINS svoj vnútorný prepínač otvorí, sa predchádza konfliktu dvojnásobného spojenia N–Z a zabezpečuje sa, že RCD sa počas prepnutia do režimu obchádzania nikdy nevypne.
• 2. Implementácia správnej topológie uzemnenia systému

Uistite sa, že všetky kovové rámy zariadení, montážne konštrukcie pre fotovoltické solárne panely (PV), ochranné puzdrá batérií a uzemňovacie svorky meniča sú zapojené späť do jediného uzemňovacieho zbernice s vysokou vodivosťou. Táto zbernica musí byť pripojená k fyzicky zasadenému uzemňovaciemu tyčovému elektrodovému systému s nameraným uzemňovacím odporom nižším ako 25 ohmov (ideálne pod 10 ohmov).

• 3. Overte umiestnenie RCD

RCD vždy inštalujte za jediným miestom spojenia neutrálneho (N) a uzemňovacieho (G) vodiča. Ak je RCD zapojený pred týmto miestom spojenia, bude neustále vykračovať, pretože prúd cez spojenie N–G obíde snímací transformátor RCD.

Záver

Spojenie neutrálneho vodiča so zemou (N-G) je základným elektrickým požiadavkami na bezpečnosť, avšak nesprávna konfigurácia tohto spojenia je hlavnou skrytou príčinou záhadného vybavenia RCD v off-grid dielňach. Systém s plávajúcim neutrálnym vodičom zakazuje ochranu RCD, zatiaľ čo dvojnásobné spojenie rozdeľuje neutrálny prúd cez uzemňovacie vodiče a spôsobuje okamžité rušivé vybavenia. Použitím pravidla jednobodového spojenia a nasadením pokročilých invertorov JYINS s integrovanými automatickými relé pre spojenie N-G môžu systémoví integrátori zaručiť 100 % zhodu s bezpečnostnými požiadavkami a úplne eliminovať rušivé vybavenia RCD v akomkoľvek off-grid alebo mobilnom priemyselnom prostredí.
