Ako vypočítať vplyv harmonického skreslenia (THD) na citlivé laboratórne zariadenia pre podnikového zákazníka (B2B)?

Úvod do kvality elektrickej energie v citlivých prostrediach

V B2B sektoroch, ako sú lekárska diagnostika, vedecký výskum a vývoj vysokotechnologických výrobkov, predstavuje laboratórne zariadenie obrovskú kapitálovú investíciu. Prístroje, ako napríklad plynové chromatografy, hmotnostné spektrometre, prístroje na magnetickú rezonančnú obrazovku (MRI) a kalibračné váhy s vysokou presnosťou, vyžadujú extrémne stabilný a čistý striedavý prúd, aby poskytovali presné a opakovateľné výsledky.

Jedným z najkritickejších aspektov kvality striedavého prúdu je čistota vlny, ktorá sa meria ako celkové harmonické skreslenie (THD). Pri napájaní zariadenia pomocou off-grid elektrických systémov, štandardných invertorov pre verejnú sieť alebo záložných zdrojov energie môže prítomnosť harmonického skreslenia viesť k chybám pri meraní, prehrievaniu zariadení a predčasnému poškodeniu komponentov.

Tento článok podrobne vysvetľuje matematické princípy THD, popisuje, ako sa vypočíta, a poskytuje komplexnú analýzu jeho vplyvu na citlivé laboratórne vybavenie.

Otázka: Ako vypočítame celkové harmonické skreslenie (THD) a analyzujeme jeho vplyv na citlivé laboratórne diagnostické prístroje?

Na výpočet celkovej harmonickej deformácie (THD) musia inžinieri vykonať Fourierovu analýzu napätia alebo prúdového priebehu, sčítať druhé mocniny efektívnych hodnôt (RMS) všetkých vyšších harmonických frekvencií, z tohto súčtu vypočítať druhú odmocninu a výsledok vydeliť efektívnou hodnotou (RMS) základnej frekvencie (zvyčajne 50 Hz alebo 60 Hz). Výsledné percento udáva mieru deformácie vlny. Na zvládnutie vplyvu THD na laboratórne zariadenia je potrebné vybrať kvalitné invertory s čistou sinusovou vlnou, ako napríklad séria JYINS Precision, ktoré zaručujú THD nižšiu ako 3 %, čím sa úplne eliminuje šum pri meraní, tepelné zaťaženie a drift kalibrácie napájacích zdrojov.

Matematická definícia a výpočet THD

V ideálnom striedavom elektrickom systéme sa napätie a prúd menia hladko, v tvare čistej sinusoidy, pri jednej referenčnej frekvencii (základná frekvencia, označovaná ako f1, zvyčajne 50 Hz alebo 60 Hz).

Avšak nelineárne zaťaženia (napr. prepínačové napájací zdroje, frekvenčné meniče a elektronické zápalníky) odoberajú prúd v nárazoch, nie v hladkom, spojitom vlnovom tvare. Tieto nárazové odbery spôsobujú skreslené frekvencie, ktoré sú celočíselnými násobkami základnej frekvencie. Tieto násobky sa nazývajú harmonické zložky (napr. 100 Hz je 2. harmonická zložka, 150 Hz je 3. harmonická zložka pre systém so základnou frekvenciou 50 Hz).

Na kvantifikáciu stupňa skreslenia vlnového tvaru inžinieri vypočítajú celkové harmonické skreslenie (THD). THD sa môže vypočítať buď pre napätie (THDv), alebo pre prúd (THDi).

Matematický vzorec pre THD napätia je:

THDv = sqrt( V2^2 + V3^2 + V4^2 + ... + Vn^2 ) / V1

Kde:

• V1 je efektívna hodnota napätia základnej frekvencie (napr. 230 V).
• V2, V3, V4, ... Vn sú efektívne hodnoty napätí jednotlivých harmonických zložiek (2., 3., 4. atď.).
• sqrt je funkcia druhej odmocniny.
• Výsledok sa vynásobí číslom 100, aby sa vyjadril v percentách.

Príklad výpočtu krok za krokom

Predpokladajme, že inžinier meria striedavé napätie na výstupe izolovaného (off-grid) meniča, ktorý zásobuje výskumnú laboratóriu, pomocou analyzátora kvality energie. Analyzátor poskytuje nasledujúce efektívne hodnoty napätia pre základnú frekvenciu a prevládajúce harmonické frekvencie:

• Základná frekvencia (V1) = 230,0 V
• 3. harmonická (V3) = 8,0 V
• 5. harmonická (V5) = 5,0 V
• 7. harmonická (V7) = 3,0 V
• Všetky ostatné harmonické sú zanedbateľné.

Na výpočet celkovej harmonickej deformácie napätia (THDv) tohto systému:

• Krok 1: Umocnite efektívne hodnoty harmonických zložiek na druhú:

8,0² = 64,0

5,0² = 25,0

3,0^2 = 9,0

• Krok 2: Súčet štvorcov hodnôt:

64,0 + 25,0 + 9,0 = 98,0

• Krok 3: Odmocniť súčet:

sqrt(98,0) = 9,899 V

• Krok 4: Vydeliť základnou efektívnou (RMS) napätovou zložkou (V1):

9,899 / 230,0 = 0,0430

• Krok 5: Prepočítať na percentá:

0,0430 × 100 = 4,30 %

V tomto príklade je celkový harmonický obsah napätia (THDv) 4,30 %. Podľa elektrotechnických noriem (napr. IEEE 519) je pre všeobecné komerčné záťaže považovaný za prijateľný celkový harmonický obsah napätia pod 5 %. Pre citlivé laboratórne prístroje a lekársko-elektronické zariadenia však platí oveľa prísnejšia hranica pod 3 %, aby sa predišlo poruchám v ich prevádzke.

Ako harmonické skreslenie ovplyvňuje laboratórne zariadenia

Keď celkové harmonické skreslenie (THD) prekročí bezpečné limity, citlivé laboratórne prístroje trpia nielen fyzickým tepelným poškodením, ale aj chybami digitálnych signálov. Konkrétne účinky zahŕňajú:

• 1. Napäťové zaťaženie a prehrievanie vnútorného napájacieho zdroja

Väčšina moderných laboratórnych zariadení využíva spínací napájací zdroj (SMPS). Vysokofrekvenčné harmonické zložky ľahko prechádzajú cez vstupné filtračné kondenzátory, čo spôsobuje ich nadmerný prúdový odběr. To vedie k prehrievaniu, dielektrickému prieniku a predčasnému zlyhaniu vnútorných komponentov napájacieho zdroja.

• 2. Elektromagnetické rušenie (EMI) a meracie šumy

Vysokofrekvenčné harmonické prúdy vyžarujú elektromagnetické vlny. Toto vyžarovanie môže byť naviazané do citlivých analógových meracích obvodov prístrojov, ako sú spektrofotometre alebo pH-metre. Výsledkom je posun signálu, chyby kalibrácie a náhodný „šum“ na diagnostických výstupných grafoch, čo robí vedecké údaje neplatnými.

• 3. Prehrievanie transformátorov a motorov

Laboratórne zariadenia obsahujúce vnútorné čerpadlá, kompresory alebo odstreďovače (napríklad ultra-nízkoteplotné mrazničky alebo odstreďovače) využívajú indukčné motory. Harmonické napätia vytvárajú vysokofrekvenčné rotujúce magnetické polia vo vinutiach motora. Tieto polia sa otáčajú v opačnom alebo nezvyčajnom smere, čo spôsobuje fyzické vibrovania, nadmerné vyhrievanie a výrazný pokles účinnosti motora.

• 4. Poruchy logického riadiaceho zariadenia

Systémy laboratórnej automatizácie využívajú programovateľné logické riadiace zariadenia (PLC) a mikroprocesory. Skreslené vlny napätia môžu posunúť body nulového priechodu striedavého napájacieho napätia. Mnoho elektronických časovacích obvodov tieto body nulového priechodu používa ako referenčné body pre synchronizáciu. Posun bodov nulového priechodu môže spôsobiť chyby softvéru, opätovné spustenie systému a poruchy komunikácie medzi laboratórnymi prístrojmi a databázami.

Inžinierske riešenie: technológia čistého sinusového výstupného napätia

Na ochranu cenných laboratórnych prostriedkov musia systémoví integrátori vyhnúť sa invertorom s upravenou sinusovou vlnou alebo nízkokvalitným systémom prepojenia do siete. Jednotky s upravenou sinusovou vlnou generujú stupňovitú štvorcovú vlnu, ktorá môže mať celkový harmonický obsah (THD) 30 až 40 %, čo okamžite poškodí alebo naruší citlivú elektroniku.

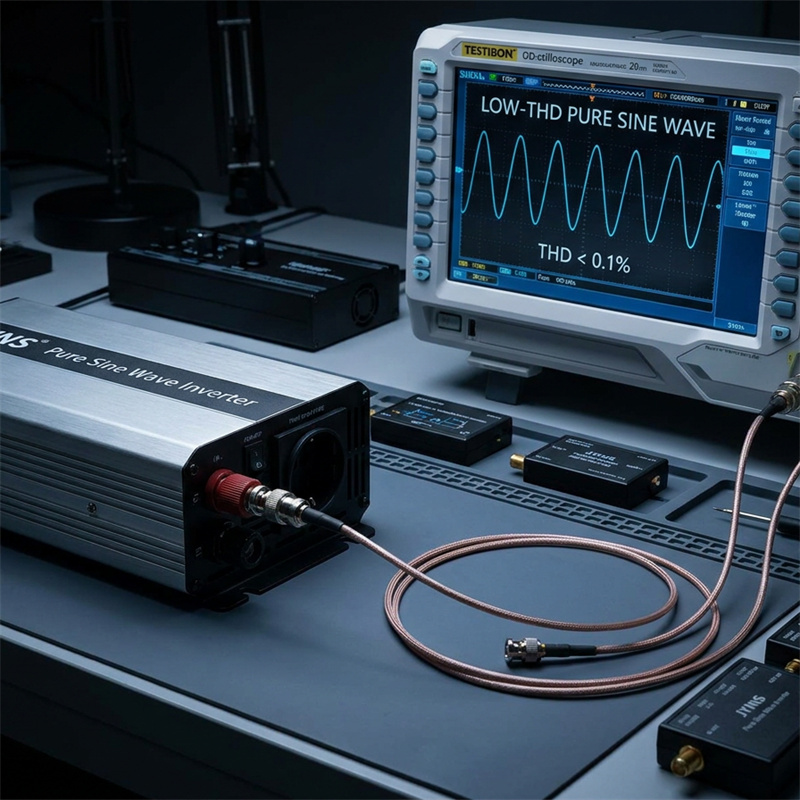

Profesionálne riešenie spočíva v nasadení vysoko kvalitných invertorov s čistou sinusovou vlnou, napríklad série JYINS Precision. Tieto invertory sú vybavené pokročilými viacstupňovými LC filtrami (sieťami induktor-kondenzátor) na svojich striedavých výstupných svorkách.

Invertory JYINS nepretržite monitorujú výstupný tvar vlny a pomocou riadenia vysokorýchlostným mikroprocesorom upravujú postupnosť prepínania ich výkonových stupňov. Táto spätná väzba zabezpečuje, že výstupná striedavá vlna zostáva hladkou a spojitou krivkou, pričom celkový harmonický obsah napätia (THD) sa udržiava pod 3 % za všetkých nominálnych podmienok zaťaženia, aj keď napájajú vysokej miery nelineárne laboratórne záťaže.

Záver

Výpočet a riadenie celkovej harmonickej skreslenosti (THD) je kritickou úlohou pre inžinierov, ktorí navrhujú elektrické sústavy pre laboratóriá, nemocnice a vysokotechnologické zariadenia. Použitím štandardného vzorca THD a nasadením analyzátorov elektrickej energie technici môžu monitorovať kvalitu elektrickej energie. Ak je potrebné off-grid alebo záložné napájanie, špecifikácia čistých invertorov so sinusovým výstupom JYINS zabezpečuje, že hodnota THD zostane výrazne pod prísnym limitom 3 %. Tento výstup elektrickej energie vysokého stupňa čistoty chráni citlivé diagnostické prístroje, predchádza drahým chybám pri meraní a predlžuje prevádzkovú životnosť drahých B2B laboratórnych prostriedkov.
