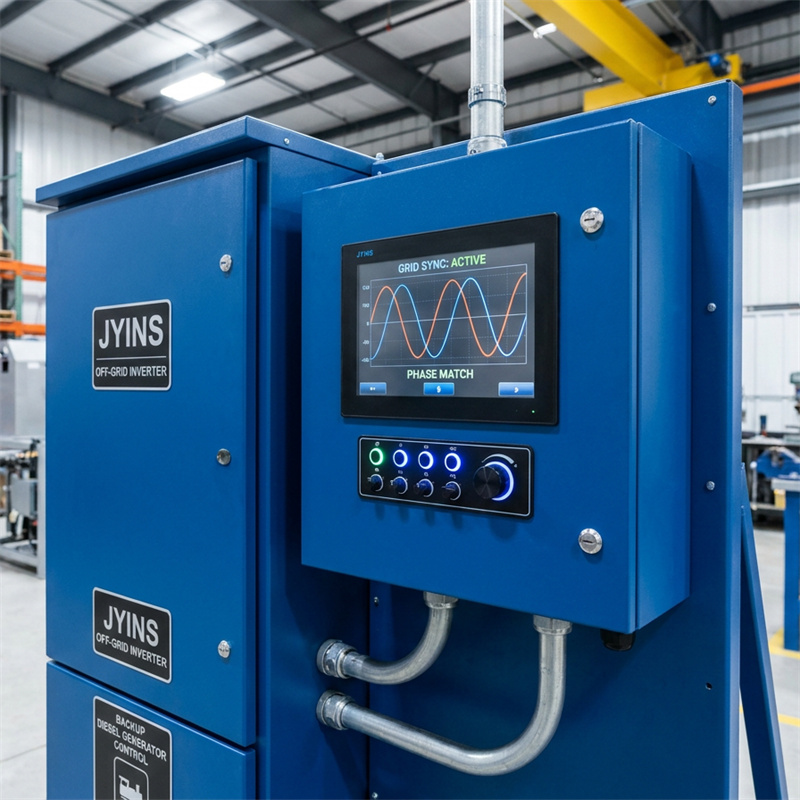

Hvordan synkronisere en off-grid-veksler med en reserve dieselmotor for sømløs industriell kraftforsyning?

Introduksjon til industrielle off-grid-mikrogrid

Industrielle anlegg og B2B-fasiliteter som opererer i off-grid-miljøer krever svært pålitelige kraftsystemer. Å utelukkende stole på solcellepaneler (PV) og batterilagring kan innebära risiko under lengre perioder med lav stråling eller ved oppstart av maskiner med høy dreiemomentbelastning. For å håndtere disse sårbarhetene integreres det ofte reservemotor-dieselmotorer i off-grid-mikrogrid-systemer. Kombinasjonen av en statisk kraftomformer, som en off-grid-inverter, og en roterende mekanisk generator gir imidlertid unike tekniske utfordringer.

Denne tekniske QA-artikkelen undersøker fysikken og ingeniørstrategiene som er nødvendige for å synkronisere en JYINS-avkoblet inverter med en reservedieselmotor på en pålitelig måte, slik at strømoverføringen blir sømløs og systemfeil unngås.

Spørsmål: Hvordan synkroniserer man en avkoblet inverter med en reservedieselmotor for sømløs industriell kraftforsyning?

For å oppnå en pålitelig og sømløs synkronisering mellom en avkoblet inverter og en reservedieselmotor må ingeniører implementere et flerlags koordineringssystem. Dette systemet omfatter aktiv fasensynkronisering, justering av spenningsvindu, automatisering via tørkontakt og intelligente begrensninger for batteriladestrøm. Nedenfor følger en detaljert gjennomgang av de tekniske utfordringene, synkroniseringsmekanismene og trinnvise konfigurasjonsanvisningene.

De tekniske utfordringene ved integrering av to kilder

Å integrere en statisk inverter med en motorstyrt generator er ikke like enkelt som å koble sammen deres utganger. Det finnes tre primære fysiske og elektriske barrierer som må håndteres:

• Fase- og frekvensavvik: Når dieselmotorgeneratoren starter, roterer alternatoren med en hastighet som styres av det mekaniske brennstoffinnsprøytningssystemet. Denne hastigheten bestemmer utgangsfrekvensen (f.eks. 50 Hz eller 60 Hz). Inverteren genererer også sin egen AC-referenssinusbølge. Hvis de to kildene kobles sammen mens de er utenfor fase, vil en massiv kortslutningsstrøm gå mellom dem, noe som ødelegger inverterens utgangs-MOSFET-er og potensielt skader generatorens viklinger.
• Omvendt effektflyt og generatormotorisering: Statisk inverter er designet til å levere strøm til laster. Hvis batteribanken er fulladet og solproduksjonen er høy, kan inverteren prøve å eksportere strøm. Hvis den er tilkoblet en generator, blir denne strømmen ført tilbake til generatorens alternator, slik at generatoren fungerer som en synkron motor. Dette kan føre til mekanisk motorskade eller utløse overfrekvensalarmer på generatoren.
• Spenningstrinnrespons og regulatorforsinkelse: Dieselgeneratorer har mekaniske regulatorer som justerer brennstoffinnsprøytningen i henhold til lastendringer. Når en tung last slås over fra inverteren til generatoren, vil generatorens motorturtall (og dermed dens utgangsfrekvens og -spenning) midlertidig falle før den gjenoppretter seg. Inverterens fasesporeprogramvare må håndtere disse transiente variasjonene uten å miste lasten eller koble fra.

Faselåsekretser og aktiv synkronisering

For å trygt koble sammen de to kildene bruker høyyttingsinvertere som JYINS Industrial Series en Phase-Locked Loop (PLL)-algoritme i sin kontrollprogramvare.

Når dieselmotoren kjører og dens utgang oppdages på inverterens AC-inngangsterminaler, lukker ikke inverteren umiddelbart bypass-reléet. I stedet sporer PLL aktivt spenningsbølgeformen fra generatoren.

Inverterens interne mikroprosessor måler nullgjennomgangspunktene til generatorens vekselstrømspenning. Den justerer deretter dynamisk fasevinkelen og frekvensen til inverterens egen vekselstrømsutgang for å matche generatoren. Denne prosessen kalles fasejustering.

Når fasevinkelforskjellen mellom inverteren og generatoren er nær null grader, og spenningen og frekvensen ligger innenfor de konfigurerte toleransevinduene, lukker inverteren sitt interne overføringsrelé. Siden de to sinusformete bølgene er perfekt justert, skjer overgangen uten spenningsavbrytelse, fasehopp eller strømspike. Dette sikrer at følsomme PLC-styringsenheter, industrielle datamaskiner og laboratorieinstrumenter fortsetter å fungere uten å måtte startes på nytt.

Styringsautomatisering: Tørrkontakt-tilkobling og AGS

Uavbrutt drift krever automatisk start og stopp av generatoren basert på energilagringssystemets tilstand. Dette håndteres av funksjonen Automatisk generatorstart (AGS).

De fleste JYINS off-grid-invertere er utstyrt med et integrert tørrkontaktrelé. Dette reléet virker som en intelligent bryter som er tilkoblet fjernstartterminalene på dieseldrivens digitale kontrollenhet (for eksempel en Deep Sea- eller ComAp-kontroller).

• Lav spenning eller lav SoC-utløser: Når batteribankens spenning faller under en forhåndsinnstilt terskel (f.eks. 46 V for et nominelt 48 V-system) eller batteriets ladestatus (SoC) faller under 20 %, lukker inverteren AGS-dry-kontakten. Dette sender et kjøresignal til generatorstyret.
• Oppvarmingstid: Generatorstyret starter motoren, lar dieselmotoren krumpe og kjører den i en forhåndsinnstilt oppvarmingstid (typisk 30–60 sekunder) for å stabilisere motortemperatur og oljetrykk.
• Synkronisering og belastning: Når generatoren har nådd sin nominelle hastighet og utgangsspenning, oppdager JYINS-inverteren AC-inngangen, synkroniserer fasen ved hjelp av PLL og overfører deretter lasten fra inverteren til generatoren.
• Avkjøling og avslutting: Når sol-PV-systemet har ladet opp batteriene til et trygt nivå (f.eks. 90 % SoC eller 54 V) og belastningsbehovet reduseres, åpner inverteren AGS-tørkkontakten. Generatorkontrollen går deretter inn i en avkjølingsperiode (vanligvis 2–3 minutter med tomgang) før motoren slås helt av. Dette forlenger motorens levetid og forhindrer termisk sjokk.

Forhindre overbelastning av generator: Intelligente ladestrømbegrensninger

En av de vanligste årsakene til systemfeil under synkronisering er at generatoren stanser. Når inverteren bytter til generatoren, prøver den ofte å utføre to ting samtidig: støtte bygningens vekselstrømsbelastninger og lade opp batteribanken med maksimal strøm.

Hvis en 5 kW JYINS-inverter er tilkoblet en 6 kW generator, og bygningen trekker en belastning på 4 kW, kan batteriladere i inverteren prøve å trekke ytterligere 3 kW for å lade batteriene. Dette krever 7 kW fra en 6 kW generator, noe som fører til at motorens hastighet reduseres, spenningen faller, og generatorsikringen utløses.

For å løse dette tillater JYINS-invertere teknikere å konfigurere to kritiske parametere:

• Begrensning av vekselstrøminngangskurrent: Denne innstillingen forteller inverteren den maksimale totale strømmen den får trekke fra generatoren. Hvis generatoren er rated til 25 A, kan inverteren konfigureres til å begrense sin vekselstrømforbruk til 20 A (ved å anvende en sikkerhetsmargin på 80 %).
• Dynamisk reduksjon av ladestrøm: Hvis vekselstrømbelastningen øker, vil inverteren automatisk redusere sin batteriladestrøm for å sikre at den totale strømmen trukket fra generatoren aldri overskrider den konfigurerte begrensningen for vekselstrøminngangskurrent. Dette prioriterer aktive belastninger samtidig som generatoren beskyttes mot overbelastning.

Veiledning for dimensjonering og justering av stigningshastighet

For optimal ytelse i B2B-systemer bør ingeniører følge disse prinsippene for dimensjonering og kalibrering:

• Dimensjoneringsforhold: Den nominelle kontinuerlige effekten til dieselmotorgeneratoren bør være minst 1,5–2 ganger den nominelle effekten til off-grid-inverteren. For et 10 kW inverteranlegg anbefales en generator på minst 15 kVA. Dette gir tilstrekkelig reservekapasitet både for tung belastning og batteriladning.
• Justering av stigningshastighet: Stigningshastigheten er den hastigheten som inverterens PLL kan endre sin utgangsfrekvens med for å følge generatoren. I systemer med ustabile mekaniske regulatorer kan generatorens frekvens variere raskt. Hvis stigningshastigheten er satt for lavt, vil inverteren ha problemer med å synkronisere fasene og kan avvise generatortilførselen. Hvis den er satt for høyt, kan de raske frekvensendringene forstyrre følsomme nedstrømsutstyr. JYINS-invertere tillater finjustering av PLL-sporehastigheten for å tilpasse seg spesifikke generatoregenskaper.
• Spennings- og frekvenstoleransevinduer: Still innverterens AC-innspenningsvindu til «Generatormodus». Dette utvider det akseptable spenningsområdet (f.eks. 180 V til 270 V) og frekvensområdet (f.eks. 45 Hz til 65 Hz) for å takle midlertidige regulatornedgang under kraftige motorstarter uten å føre til unødvendige frakoblinger.

Konklusjon

Å synkronisere en off-grid-innverter med en reserve-dieselmotor er en svært effektiv måte å oppnå sann nettverkskvalitet på i avsidesliggende industrielle verksteder, maritime installasjoner og telekommunikasjonsnoder. Ved å bruke JYINS’ aktive PLL-fasesynkronisering, konfigurere robuste AGS-parametere og sette intelligente laderstrømbegrensninger, kan ingeniører forhindre omvendt effektflyt, beskytte verdifulle motorenheter og sikre uavbrutt strømforsyning til kritiske B2B-driftsprosesser. Å velge riktige dimensjoneringsforhold og finjustere frekvenstoleranser er de siste trinnene i utforming av en robust, automatisert off-grid-strømløsning.
