Come progettare un sistema 'Micro-UPS' per quadri di controllo PLC industriali utilizzando invertitori CC-CA?

Domanda: Come progettare un sistema 'micro-UPS' per quadri di controllo PLC industriali utilizzando inverters CC-CA?

Introduzione: La vulnerabilità dell'automazione industriale

Negli impianti di produzione moderni, negli impianti petrolchimici e negli impianti di trattamento delle acque municipali, i PLC (Programmable Logic Controllers) rappresentano il cervello dell'intero sistema. Questi sistemi informatici a stato solido controllano bracci robotici complessi, coordinano le velocità dei nastri trasportatori, monitorano i sensori di sicurezza e regolano le portate chimiche. Operano in tempo reale, eseguendo migliaia di righe di codice logico al secondo.

Poiché i PLC sono dispositivi elettronici estremamente sensibili, richiedono un'alimentazione elettrica pulita e continua. Anche un minimo disturbo elettrico, come un calo di tensione della durata di pochi millisecondi, può causare il riavvio di un PLC. Quando un PLC si riavvia inaspettatamente, l'intera linea di produzione si arresta bruscamente. Ciò comporta costose partite di prodotti rovinati, utensili danneggiati, ore di fermo per la diagnosi e potenziali rischi per la sicurezza.

Sebbene i sistemi di alimentazione ininterrotta (UPS) di grandi dimensioni e centralizzati siano comuni nelle progettazioni degli impianti industriali, molte strutture richiedono una protezione localizzata e altamente affidabile per singoli quadri di controllo critici. Progettare un sistema 'Micro-UPS' localizzato direttamente all'interno del quadro di controllo PLC, utilizzando un apposito invertitore di potenza DC-AC, rappresenta un'alternativa efficiente, modulare e altamente affidabile. Questa guida ingegneristica illustra passo dopo passo la progettazione di un sistema Micro-UPS, mostrando come integrare gli invertitori a onda sinusoidale pura JYINS per garantire un funzionamento continuo dell’automazione.

L’anatomia di un sistema Micro-UPS industriale

Per realizzare un Micro-UPS altamente affidabile all’interno di un quadro di controllo industriale, gli ingegneri devono integrare quattro componenti fondamentali in un sistema coerente:

• Alimentatore primario AC-DC: nelle normali condizioni operative, questo alimentatore preleva energia dalla rete AC e la converte in una tensione continua stabile (tipicamente 24 V CC) per alimentare il PLC principale, i sensori e gli schermi HMI.
• Banca batterie CC e caricabatterie intelligente: una banca batterie localizzata (che utilizza batterie al litio-ferro-fosfato o al piombo-acido robuste) è collegata in parallelo al sistema. Un caricabatterie CC intelligente mantiene questa banca batterie completamente carica durante il normale funzionamento della rete.
• Inverter CC-CA a onda sinusoidale pura: questo inverter preleva energia in corrente continua dalla banca batterie di riserva e la converte nuovamente in corrente alternata stabile. Questa uscita CA è dedicata all’alimentazione di qualsiasi strumento critico alimentato in CA, valvole solenoidali o relè di sicurezza presenti nel quadro.
• Interruttore statico di trasferimento rapido (STS): l’STS è l’elemento di commutazione critico. Monitora continuamente l’alimentazione CA principale della rete. Se la tensione di rete cala o viene completamente interrotta, l’STS commuta istantaneamente la fonte di alimentazione CA del PLC dalla rete all’uscita CA dell’inverter.

Progettazione e integrazione ingegneristica passo passo

La progettazione e la costruzione di questo sistema richiedono calcoli accurati e una rigorosa selezione dei componenti:

1. Calcolo del profilo di carico e dimensionamento dell’inverter

Il primo passo del processo di progettazione consiste nel calcolare il carico CA totale continuo che deve essere supportato dal Micro-UPS. Elencare tutti i componenti critici alimentati in CA presenti all'interno del quadro:

• L'alimentatore principale del PLC (in genere con ingresso CA a 240 V o 120 V).
• Schermi locali HMI.
• Sensori e trasmettitori di segnale critici.
• Elettrovalvole CA a bassa potenza e modem di comunicazione.

Sommare le potenze continue (in watt) di questi dispositivi e moltiplicare il risultato per un margine di sicurezza di almeno il 25–30% per consentire eventuali espansioni future del quadro. Ad esempio, se il carico CA critico totale è pari a 200 W, occorre selezionare un invertitore con una potenza continua minima di 300 W. Gli invertitori compatti JYINS da 300 W e 500 W a onda sinusoidale pura sono ideali per questa applicazione, offrendo uno stadio di conversione dell'energia altamente affidabile in un involucro compatto e adatto all'installazione nei quadri.

2. Selezione dell'invertitore: perché l'onda sinusoidale pura è obbligatoria

Nella scelta dell'inverter CC-CA per un pannello PLC, non specificare mai un'unità a onda sinusoidale modificata. I PLC, gli avanzati schermi HMI e le schede di ingresso analogico di precisione contengono alimentatori switching ad alte prestazioni. Se alimentati da un inverter a onda sinusoidale modificata, questi alimentatori si surriscaldano eccessivamente, subiscono sollecitazioni sui condensatori e possono immettere rumore armonico ad alta frequenza nei circuiti di ingresso analogico del PLC. Questo rumore elettrico può causare letture errate dei sensori, funzionamenti irregolari delle valvole e danni permanenti all'hardware.

Specificare un inverter a vera onda sinusoidale pura, come la serie JYINS JYP, che fornisce un'onda sinusoidale pulita e continua con una distorsione armonica totale inferiore al 3%. Questa forma d'onda pulita garantisce che il PLC e gli accessori di automazione collegati operino con la stessa affidabilità di quando sono alimentati dalla rete elettrica.

3. Minimizzazione del tempo di commutazione: rispetto del tempo di mantenimento (holdup time) del PLC

La maggior parte degli alimentatori per PLC industriali è progettata per sopportare un'interruzione momentanea di alimentazione di durata fino a 10-20 millisecondi senza riavviarsi. Questo intervallo è noto come 'tempo di mantenimento' (holdup time).

Il design del vostro Micro-UPS deve garantire che, in caso di guasto della rete elettrica, il passaggio all'alimentazione dell'inverter venga completato ben entro questa finestra di tempo di mantenimento. Un relè meccanico standard è troppo lento e può subire il fenomeno del rimbalzo dei contatti, con tempi di commutazione compresi tra 20 e 50 ms, causando il riavvio del PLC.

Invece, gli ingegneri devono utilizzare un interruttore di trasferimento statico (Static Transfer Switch, STS) a stato solido basato su tiristori o SCR ad alta velocità. Un STS di alta qualità è in grado di rilevare un guasto della rete CA e completare il passaggio all'inverter JYINS a onda sinusoidale pura attivo in meno di 5-8 millisecondi. Questa transizione senza soluzione di continuità è sufficientemente rapida da garantire che il PLC continui l'esecuzione della sua logica senza interruzioni.

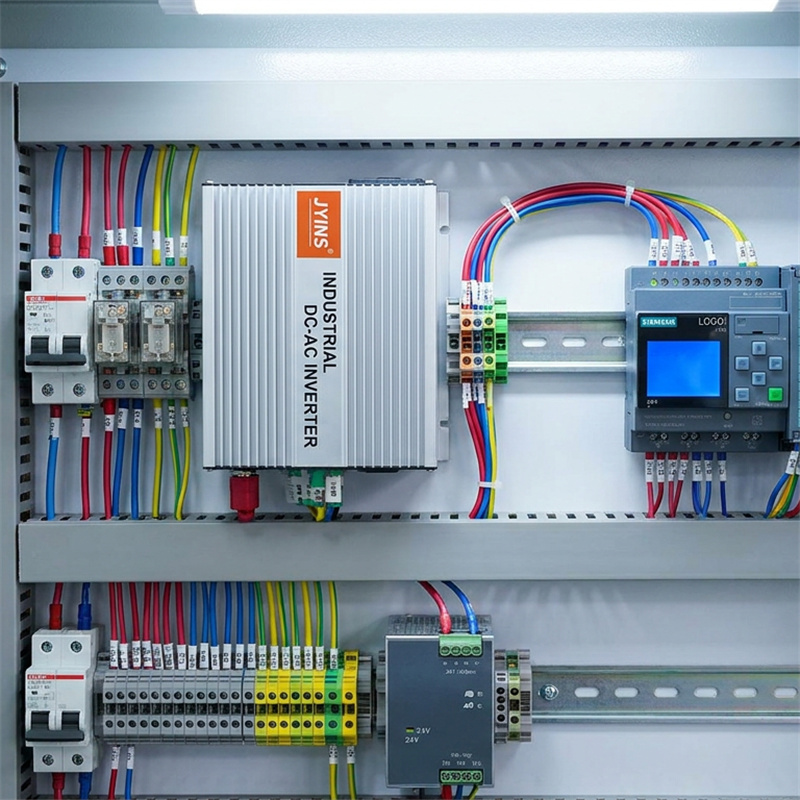

4. Buone pratiche per cablaggio, layout e montaggio su guida DIN

Durante il montaggio fisico dei componenti Micro-UPS all'interno del quadro di controllo PLC, attenersi a questi standard industriali per cablaggio e disposizione:

• Gestione termica: gli alimentatori, i caricabatterie e gli inverter generano calore durante il funzionamento. Montare l'inverter JYINS nella parte superiore del quadro di controllo, lasciando almeno 5–10 centimetri di spazio libero intorno alle sue aperture di ventilazione per consentire il raffreddamento per convezione naturale oppure integrare ventilatori di raffreddamento attivi nel quadro.
• Separazione dei cablaggi CC e CA: mantenere fisicamente separati i cavi ad alta tensione per l'ingresso/uscita CA dai cavi di controllo a bassa tensione da 24 V CC e dai cavi per segnali analogici. Utilizzare canaline distinte e cavi codificati per colore (ad esempio rosso per il CC, nero/azzurro per il CA) per evitare che le interferenze elettromagnetiche si propaghino alle linee dei sensori.
• Messa a terra sicura: assicurarsi che il terminale di messa a terra dello chassis dell'inverter sia collegato in modo sicuro alla barra principale di rame di messa a terra del quadro. Il banco batterie, il caricabatterie e il PLC devono condividere tutti questo comune riferimento di messa a terra a bassa impedenza per garantire la sicurezza e prevenire loop di rumore elettrico.

Conclusione: potenziare l'automazione con JYINS Power

Nel settore ad alto rischio dell'automazione industriale, un Micro-UPS locale rappresenta una polizza assicurativa economica ed estremamente efficace. Proteggendo singoli quadri PLC critici dall'imprevedibilità delle cadute di tensione e dei blackout della rete elettrica, si eliminano interruzioni localizzate della produzione e si tutela costosa apparecchiatura di automazione.

Integrando gli inverter CC-CA ad onda sinusoidale pura ad alte prestazioni JYINS nei vostri progetti di Micro-UPS, i costruttori di quadri elettrici e gli ingegneri dell’automazione industriale garantiscono un’alimentazione pulita, stabile e resiliente. Gli inverter JYINS offrono un controllo preciso dell’onda, un’elevata efficienza energetica e una costruzione compatta e robusta, necessari per operare in condizioni severe all’interno degli armadi industriali. Proteggete il ‘cervello’ della vostra fabbrica scegliendo JYINS per alimentare i vostri sistemi di controllo.
