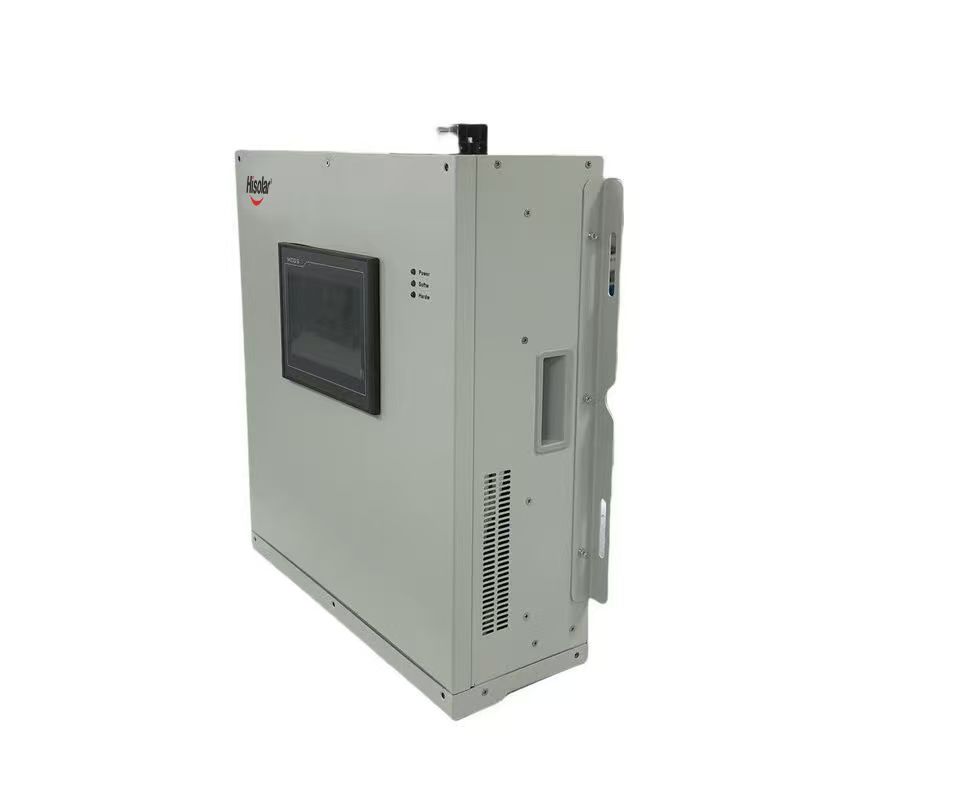

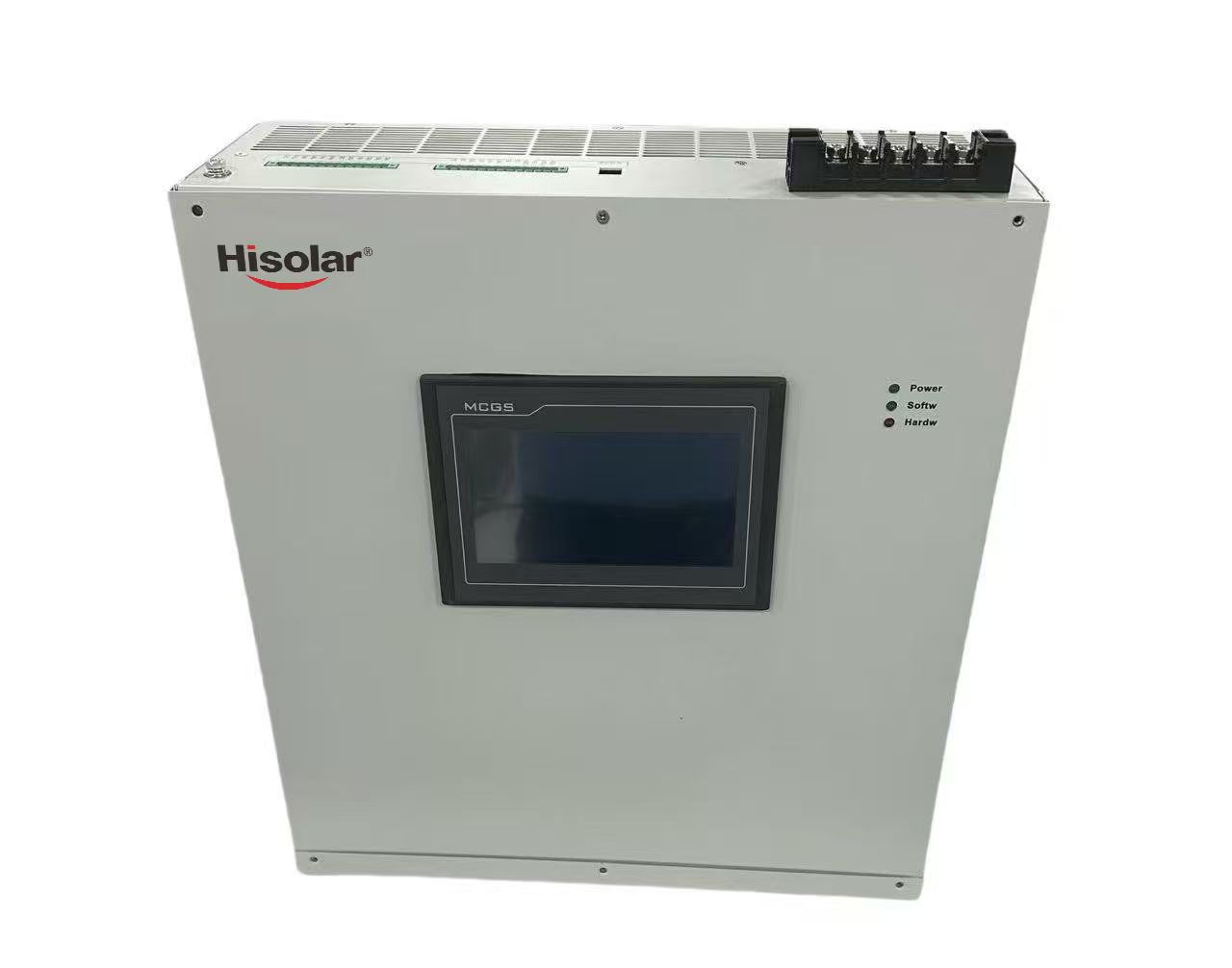

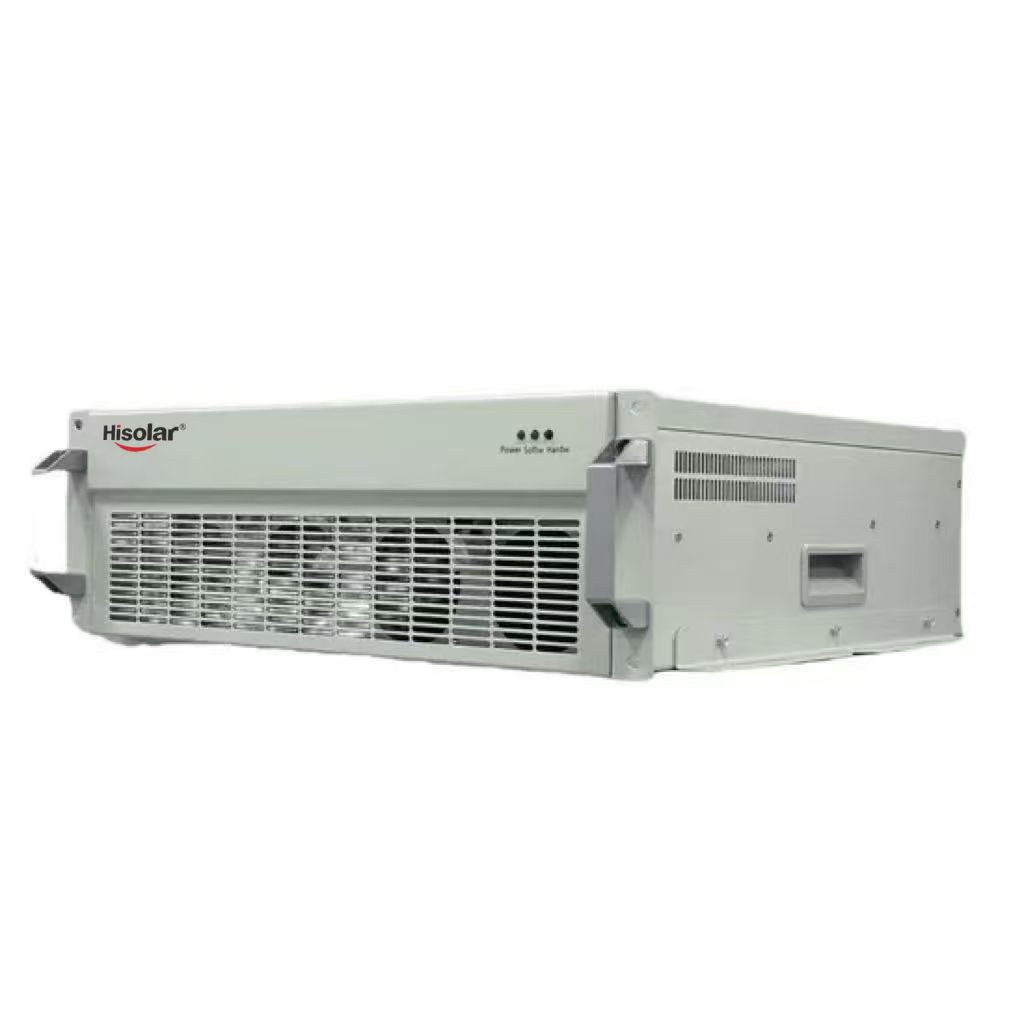

مولد متغير ساكن (SVG)، خزانة تعويض نشط للطاقة التفاعلية ديناميكية لقمع التشوهات التوافقية واستقرار الجهد

1. إجراءات السلامة الوقائية
يسمح فقط لفنيي الكهرباء المعتمدين الحاصلين على شهادة تشغيل المعدات عالية الجهد بتثبيت جهاز SVG وتوصيل أسلاكه واختباره. يجب قطع التغذية الكهربائية من المستوى الأعلى قبل البدء بأعمال التركيب، وتعليق لافتات تحذيرية تشير إلى «ممنوع الإغلاق، عمال يعملون».
يجب الالتزام الصارم بالأنظمة المحلية الخاصة بالسلامة الكهربائية. فالجهد العالي داخل الخزانة قد يتسبب في صدمة كهربائية أو حريق أو تلف دائم للمعدات إذا لم يتم تشغيل الجهاز وفق التعليمات.
يمنع فك مكونات وحدة الطاقة ولوحة التحكم والتوصيلات الداخلية دون إذن كتابي من الشركة المصنعة. وستؤدي عملية الفك غير المصرح بها إلى إبطال الضمان.
احرص على أن يكون موقع التركيب جيد التهوية، وجافًا وخاليًا من الغبار. ولا يجوز وجود أي غاز قابل للاشتعال أو انفجاري أو مسبب للتآكل بالقرب من المعدات.
تأكد من أن جهد الدخل، والتيار المقنن، ومدى تعويض معامل القدرة، وتردد النظام تتطابق مع المعطيات المذكورة على لوحة البيانات الخاصة بجهاز SVG قبل البدء في التوصيلات الكهربائية.
ارتدِ أدوات الحماية العازلة طوال عملية التركيب. ويُمنع تمامًا لمس الأطراف الموصلة تحت التيار، والقضبان النحاسية، وأطراف التوصيلات الكهربائية.
٢. فك التغليف والتفتيش
أخرج خزانة SVG والملحقات وموصلات التوصيل والكابلات الخاصة بالاتصال والإرشادات الاستخدامية من العلبة المُعبأة.
افحص غلاف الخزانة بصريًّا للبحث عن أي تشوه ناتج عن الاصطدام، أو تقشُّر في الطلاء، أو شقوق، أو تلف ناتج عن تسرب المياه أثناء النقل.
افحص جميع الوحدات الداخلية للطاقة، وقواطع الدائرة، ومحولات التيار (CT)، ومراوح التبريد، وشاشة اللمس للتأكد من عدم وجود أي ارتخاء أو كسر.
تحقق من تطابق طراز لوحة البيانات، والجهد المقنن، والسعة التعويضية مع عقد الطلب الخاص بك.
تحقق من الملحقات المرفقة: سلك نحاسي للتوصيل بالأرض، وسلك اتصال، وبُراغٍ لتثبيت الجهاز، ومحولات التيار (CT)، وحوامل التركيب. إذا كانت هناك أي أجزاء مفقودة أو تالفة، فاتصل بالمورِّد فورًا.
3. تركيب الموقع والأساس
3.1 متطلبات بيئة التركيب
درجة حرارة الجو المحيط: من -10°م إلى +45°م؛ وتجنَّب تعريض الخزانة مباشرةً لأشعة الشمس التي قد تؤدي إلى ارتفاع درجة حرارتها.
الرطوبة النسبية: ≤90%، دون حدوث تكثُّف داخل الخزانة.
الارتفاع عن مستوى سطح البحر: ≤1000 متر؛ ويجب تخفيض القدرة التشغيلية إذا تجاوز الارتفاع 1000 متر.
درجة الحماية: خزانة داخلية بتصنيف IP20؛ ويجب تركيبها في غرفة مستقلة لتوزيع الطاقة مع اتخاذ إجراءات وقائية ضد الغبار والماء.
3.2 خطوات تثبيت الأساس
أعد أساسًا خرسانيًّا مسطّحًا وفق أبعاد الخزانة، مع الحفاظ على خطأ الانحراف الأفقي لا يتجاوز 2 مم/متر.
ارفع خزانة SVG إلى الأساس المُحضَّر مسبقًا، وحاذا ثقوب التثبيت الموجودة في قاع الخزانة.
استخدم البراغي الموسعة لتثبيت الخزانة بإحكام على الأرض؛ واهز الخزانة بلطف للتأكد من عدم وجود أي فراغ أو تراخي.
اترك مسافة صيانة لا تقل عن ٨٠٠ مم في الجهة الأمامية والخلفية من الخزانة لتسهيل عمليات الصيانة اللاحقة.
وصّل طرف التأريض الخاص بالخزانة بشبكة التأريض العامة للمصنع باستخدام شريط نحاسي قياسي للتأريض، بحيث لا تتجاوز مقاومة التأريض ٤ أوم.
٤. تركيب الأسلاك الكهربائية
٤.١ توصيل دائرة الطاقة الرئيسية
تأكد من انقطاع التغذية الكهربائية تمامًا عن خزانة التوزيع العلوية، وقفل المفتاح العازل.
وصّل كابلات الدخل ثلاثية الأطوار L1/L2/L3 بالتسلسل إلى أطراف الدخل التيار المتناوب الموجودة في الجزء العلوي من خزانة SVG.
وصّل قضبان التعويض النحاسية الخارجة من خزانة SVG بالحافلة الجانبية للحمل التي تتطلب تعويض القدرة العكسية.
شد جميع براغي القضبان النحاسية باستخدام مفتاح عزم دوران لتفادي سوء التوصيل والتسخن الزائد.
ثبت أنابيب الانكماش الحراري على جميع طرفي التوصيلات الكهربائية لحماية العزل.
4.2 توصيل محول التيار (CT)
ثبّت محول التيار (CT) على الحافلة الرئيسية لدائرة الحمل المُعوَّض، بحيث يمر الجانب الأولي من محول التيار (CT) عبر الكابل الرئيسي.
وصّل سلك الإشارة ذا النواتين للجانب الثانوي من محول التيار (CT) إلى طرف أخذ العيِّنات الخاص بمحول التيار (CT) في خزانة تحكُّم نظام SVG، واتبع علامات التوصيل بدقة: A+/A-، B+/B-، C+/C-.
تنبيه: يجب ألا يُترك الجانب الثانوي لمحول التيار (CT) مفتوحًا أثناء التشغيل، لأن ذلك يؤدي إلى توليد جهدٍ عالٍ خطير.
احفظ كابل إشارة محول التيار (CT) منفصلًا عن كابل الطاقة العالي لتجنب التداخل الكهرومغناطيسي.
4.3 توصيلات التحكُّم والاتصال
وصّل سلك مصدر الطاقة المساعدة المستمر 24 فولت تيار مباشر إلى طرف مصدر الطاقة في لوحة التحكُّم.
وصّل كابل الاتصال RS485 بشاشة اللمس أو وحدة المراقبة عن بُعد، مع دعم بروتوكول Modbus-RTU.
وصّل سلك إشارة إنذار العطل بنظام التحكُّم الموزَّع (DCS) الخاص بالمستخدم (مخرج ريلاي مفتوح عادةً).
5. فحص ما قبل تشغيل الطاقة
أعد فحص ترتيب التوصيلات الرئيسية ثلاثية الطور، وتأكد من عدم وجود دائرة قصيرة بين الأطوار أو توصيل خاطئ.
اختبر مقاومة العزل بين السلك الحي والتراب باستخدام مقياس مقاومة العزل، ويجب أن تكون قيمة العزل ≥10 ميغاأوم.
افحص سلامة توصيلات الدائرة الثانوية لمُحوِّل التيار (CT)، وتأكد من عدم وجود دائرة مفتوحة أو طرف فضفاض أو قطبية معكوسة.
تأكد من تركيب مراوح التبريد والوحدات الداخلية للطاقة وشاشة اللمس بشكل محكم.
أزل جميع الأسلاك الزائدة وبقايا المعادن والأجسام الغريبة داخل الخزانة.
افحص اتصال التأريض للتأكد من موثوقيته وامتثاله لمعيار المقاومة.
٦. عملية التشغيل والاختبار عند إدخال التغذية الكهربائية
أغْلِق مفتاح العزل العلوي ومفتاح الدائرة الداخلية لجهاز SVG خطوة بخطوة.
تضاء شاشة اللمس وتنتقل إلى الواجهة الرئيسية، ويقوم النظام تلقائيًا بالفحص الذاتي لجميع الوحدات المادية.
عيّن المعايير الأساسية للنظام على شاشة اللمس: الجهد المقنن للشبكة، التردد، نسبة تحويل مُحوِّل التيار (CT)، معامل القدرة المستهدف، وسرعة استجابة التعويض.
حدد وضع التشغيل: تعويض القدرة العكسية السعوية / تعويض القدرة العكسية الحثية / التعويض الديناميكي الكامل التلقائي.
شغّل وحدة SVG في وضع التشغيل، وراقب معامل القدرة الفعلي والتيار التوافقي والطاقة العكسية على الشاشة في الوقت الفعلي.
راقب تشغيل المروحة الداخلية للخزانة ودرجة حرارة الوحدات؛ ويجب ألا تتجاوز درجة الحرارة التشغيلية الطبيعية ٧٠°م.
حاكِ مُتغيّر الحمل للتحقق من تأثير التعويض الديناميكي السريع لوحدة SVG.
٧. ملاحظات الصيانة اليومية
اقطع إمداد الطاقة تمامًا قبل إجراء أي أعمال صيانة داخلية.
نظّف الغبار المتراكم على وحدات الطاقة ومبددات الحرارة والمراوح كل ثلاثة أشهر لتجنب انسداد تبديد الحرارة.
افحص درجة حرارة طرفي التوصيل الكهربائية بانتظام، واستبدل الكابلات المتآكلة والبراغي الفضفاضة في الوقت المناسب.
إذا توقف التشغيل عن المعدات لفترة طويلة، شغّلها بالطاقة واجعلها تعمل لمدة ٣٠ دقيقة شهريًّا لمنع تراكم الرطوبة داخل الوحدات.
لا تضع أي أشياء عشوائية على سطح خزانة وحدة SVG، واحرص على أن تبقى فتحات دخول وخروج الهواء غير مسدودة.
8. الأعطال الشائعة
شاشة لمس بدون عرض: فقدان طاقة التحكم المساعدة، تحقق من توصيلات التيار المستمر 24 فولت والقاطع الكهربائي.
إنذار ارتفاع درجة حرارة النظام: تلف المروحة أو انسداد فتحة التهوية أو التشغيل الكامل للحمل لفترة طويلة؛ نظّف مبدد الحرارة أو استبدل المروحة.
عطل في أخذ العينة من المحول التياري (CT): انقطاع أو عكس اتجاه السلك الثانوي للمحول التياري (CT)، أعد فحص قطبية وتثبيت أسلاك الإشارة.
تشغيل حماية التيار الزائد: حدوث قصر ثلاثي الأطوار أو زيادة الحمل على شبكة الطاقة؛ قطّع التغذية الكهربائية وافحص التوصيلات الخارجية.
فشل الاتصال: فك توصيل كابل RS485 أو إدخال رمز عنوان خاطئ؛ أعد توصيل سلك الاتصال وتأكد من تطابق عنوان بروتوكول Modbus.
